Onze aanpak

1. Een referentienet als vast kader

Voor we begonnen te scannen, plaatsten we een referentienet rond en in het complex en maten we het in. Dat net van vaste punten vormt het geometrische kader waarin alle latere gegevens samenkomen. Zo kunnen we elke scan controleren en zit de volledige puntenwolk in één coördinatenstelsel, gekoppeld aan de omgeving.

2. Mobiele 3D-scanning van het interieur

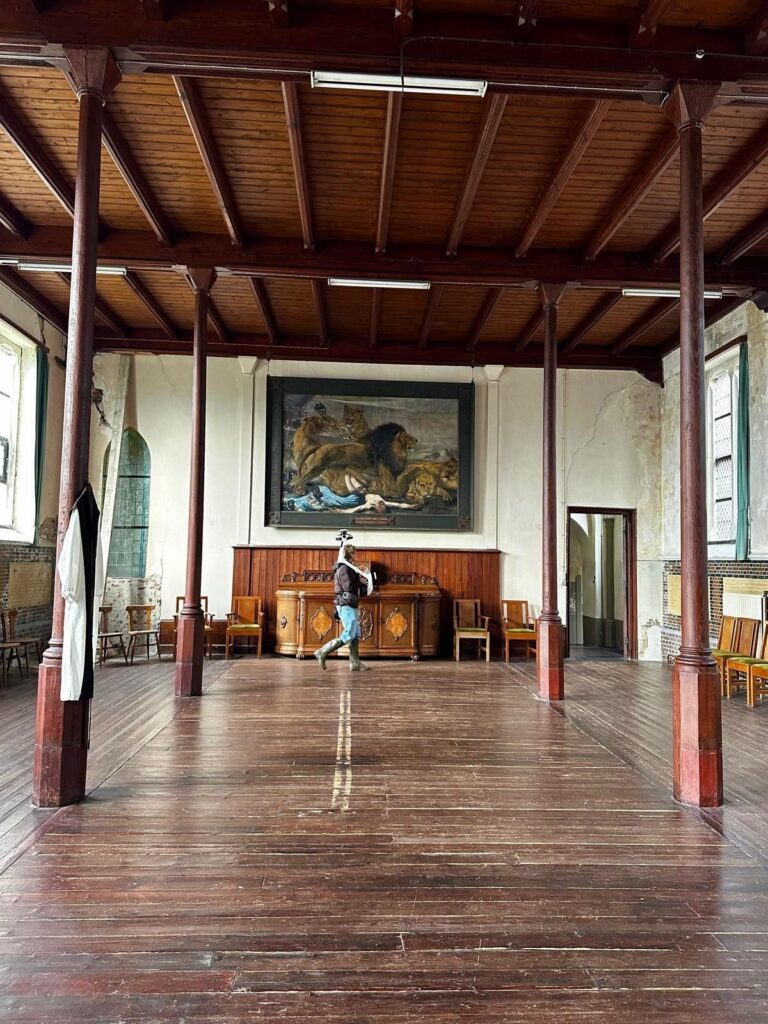

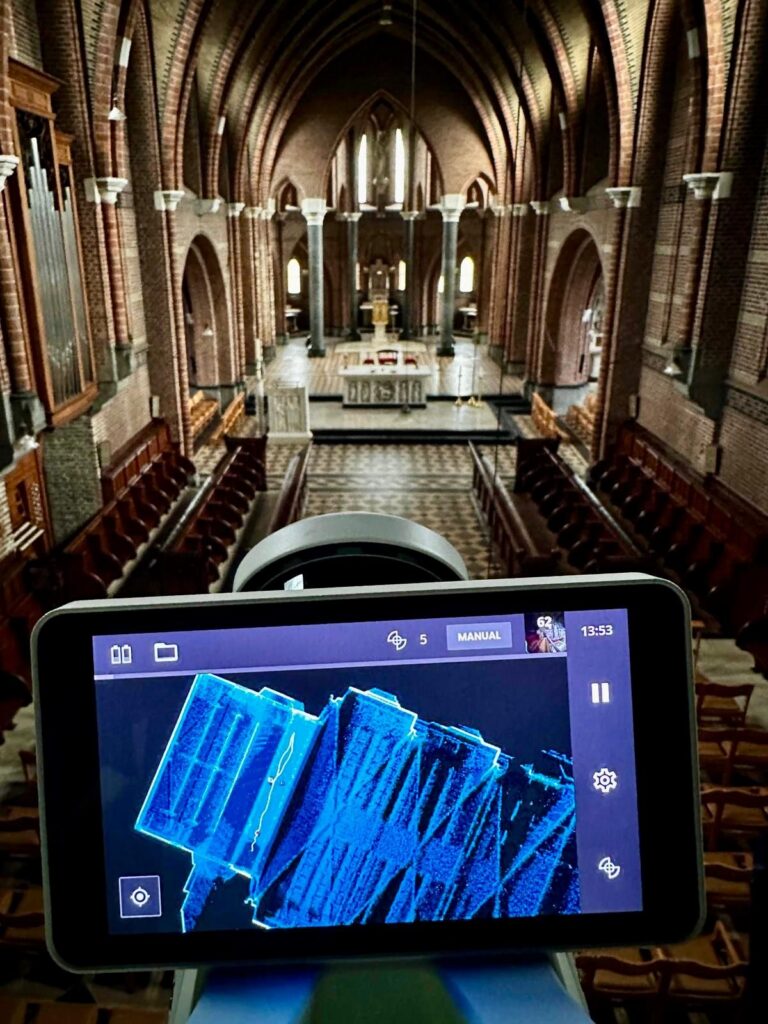

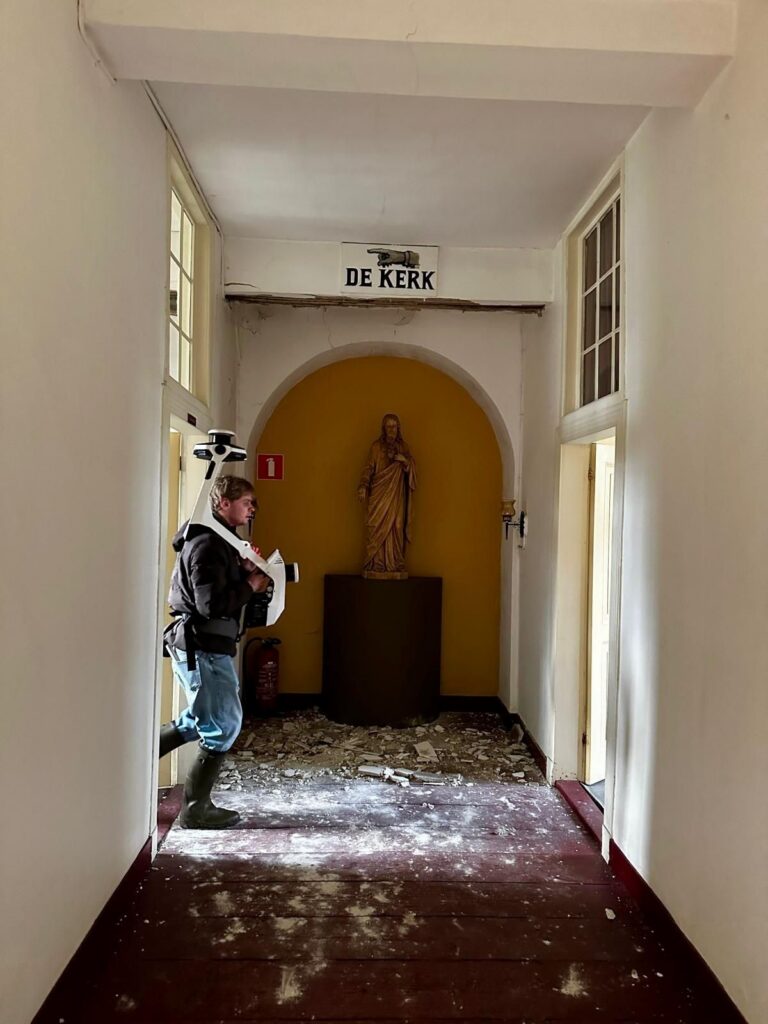

Voor de binnenruimtes zetten we een mobiele NavVis-scanner in. Dat is een draagbaar systeem dat continu scant terwijl de operator door het gebouw wandelt, en tegelijk beelden vastlegt. Een statische scanner moet per ruimte opnieuw worden opgesteld; een mobiele scanner kan grote en complexe gebouwen in korte tijd volledig registreren. Zo brachten we op één dag meer dan 30.000 m² in kaart. Door de scangegevens te koppelen aan het referentienet bewaken we de nauwkeurigheid over het hele complex, ook in lange gangen en over meerdere verdiepingen.

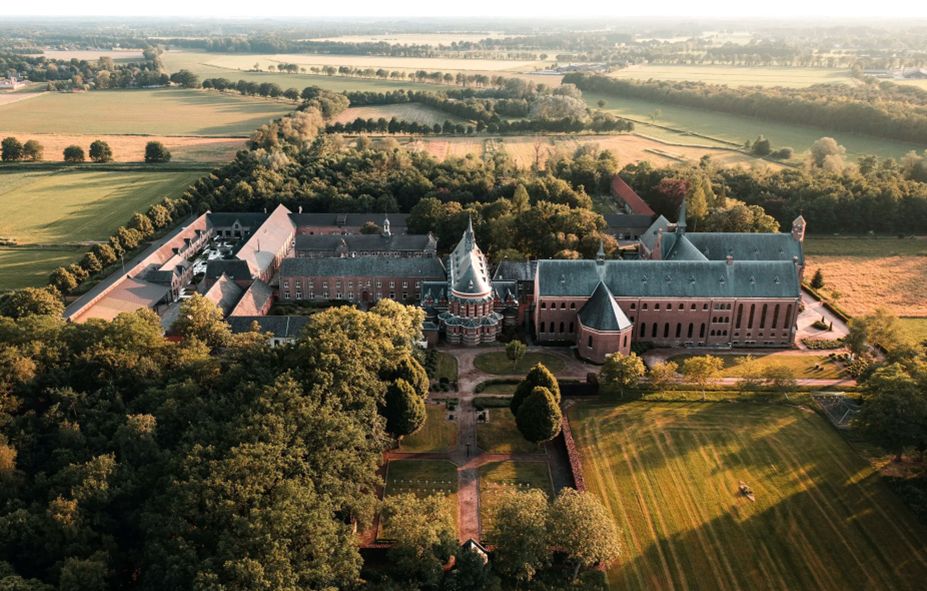

3. Dronevlucht voor daken en exterieur

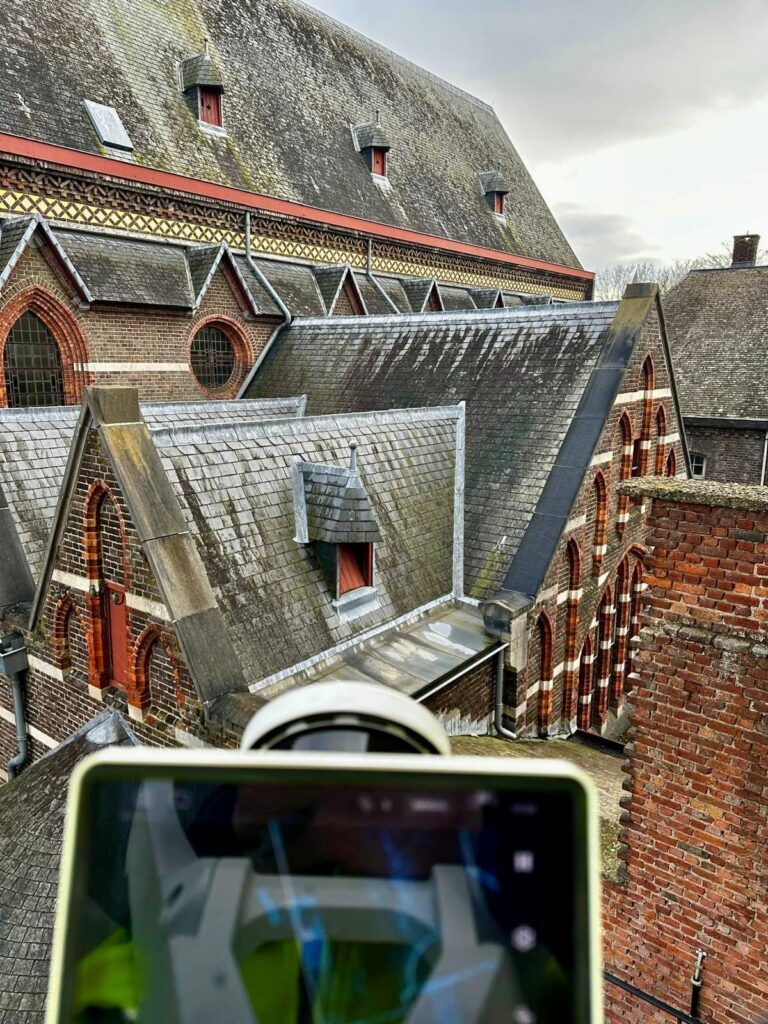

Daken en hogere geveldelen zijn vanop de grond moeilijk volledig op te meten. Met een dronevlucht registreerden we de dakstructuren en het exterieur. Ook die gegevens plaatsten we in hetzelfde referentiekader.

Het resultaat

Exterieur, interieur en dakstructuren komen samen in één consistente 3D-puntenwolk: geen verzameling losse metingen, maar één samenhangend digitaal model van het complex in zijn huidige toestand.

Die puntenwolk dient als digitale basis voor de renovatie. Architecten en ingenieurs kunnen er plannen, doorsneden en BIM-modellen uit afleiden, maten nagaan zonder opnieuw ter plaatse te gaan en ontwerpkeuzes toetsen aan de bestaande toestand.

Waarom deze combinatie van technieken

Geen enkele techniek dekt op zichzelf een complex van deze omvang. Mobiele scanning is snel en volledig, de drone registreert wat vanop de grond niet zichtbaar is, en de klassieke landmeetkunde zorgt ervoor dat alle gegevens kloppen en controleerbaar zijn. Daarom combineren we de drie technieken in één workflow, uitgevoerd door één team.
