3D-scanning staat de voorbije jaren stevig op de radar van architecten, aannemers en projectontwikkelaars. De techniek levert indrukwekkende beelden op: miljoenen meetpunten die een gebouw, terrein of installatie tot in het kleinste detail vastleggen. Maar indrukwekkend is niet hetzelfde als noodzakelijk. De vraag die wij het vaakst krijgen is dan ook niet wat 3D-scanning kan, maar wanneer het daadwerkelijk meerwaarde biedt ten opzichte van een klassieke opmeting.
Wanneer voegt het echt waarde toe?
Een 3D-laserscanner staat tijdens de meting op een vaste positie en stuurt vanuit dat punt miljoenen laserpulsen de ruimte in. Voor elke puls meet het toestel hoe lang het duurt voordat het signaal terugkeert. Op basis daarvan wordt de exacte afstand tot het oppervlak berekend. Door dit proces miljoenen keren per seconde uit te voeren in alle richtingen ontstaat een zogenaamde puntenwolk: een digitale verzameling van miljoenen driedimensionale meetpunten die samen de volledige geometrie van een ruimte vastleggen.

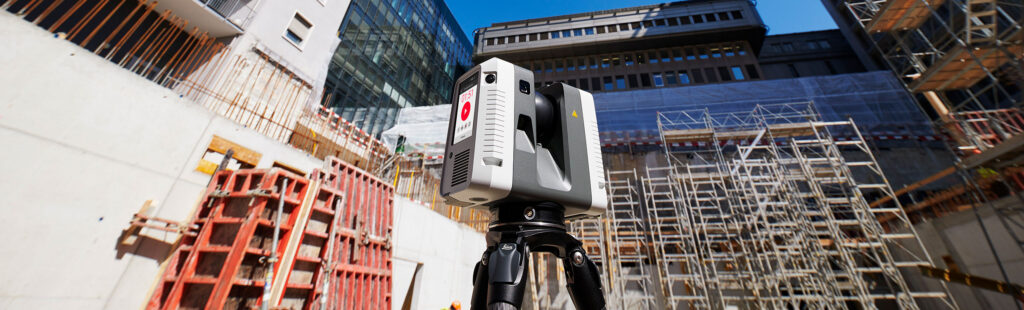

Moderne scanners, zoals de Leica RTC360 waarmee wij werken, registreren niet alleen de positie van elk meetpunt, maar ook de reflectiewaarde van het oppervlak en de kleurinformatie via geïntegreerde camera’s. Daardoor ontstaat een zeer gedetailleerde digitale weergave van een gebouw of terrein.
Omdat één scanpositie zelden voldoende is, wordt de scanner op meerdere locaties opgesteld. Muren, hoeken en andere obstakels creëren immers blinde zones. Door voldoende overlap tussen de verschillende scanposities kunnen alle scans achteraf worden samengevoegd tot één coherent geheel. Via gespecialiseerde software worden gemeenschappelijke referentiepunten herkend en worden de afzonderlijke scans nauwkeurig ten opzichte van elkaar gepositioneerd. Het resultaat is één volledige puntenwolk van het gebouw of projectgebied.
Vaak wordt gezegd dat 3D-scanning millimeternauwkeurig is. Dat klopt, al vraagt die uitspraak enige nuance. De nauwkeurigheid hangt onder andere af van de afstand tot het object, de reflectie van materialen, de invalshoek van de laser en de kwaliteit van de scanopstelling. Daarnaast is er een verschil tussen de nauwkeurigheid van individuele meetpunten en die van het volledige geregistreerde model. Net daarom blijft expertise essentieel, ook wanneer gebruik wordt gemaakt van geavanceerde meetapparatuur.
Belangrijk om te weten is dat een puntenwolk op zich nog geen bruikbaar plan vormt. Het gaat om ruwe meetdata die nadien verwerkt moet worden. Afhankelijk van de behoefte van de klant wordt de puntenwolk omgezet naar een 2D-grondplan, doorsnedes, gevelaanzichten of een volledig 3D- of BIM-model. Die vertaalslag van meetdata naar praktische plannen is waar de kennis van de landmeter-expert het verschil maakt.
Wanneer is 3D-scanning zinvol?
3D-scanning komt vooral tot zijn recht bij complexe projecten waar snelheid, volledigheid en detailniveau belangrijk zijn.
Bij bestaande gebouwen met een complexe geometrie, zoals historische panden, industriële installaties of gebouwen met veel niveauverschillen, levert scanning een aanzienlijke tijdswinst op. Wat met traditionele meetmethodes uren of zelfs dagen kan duren, wordt vaak in een fractie van de tijd vastgelegd.
Ook bij renovatieprojecten biedt een 3D-scan grote voordelen. Architecten en ontwerpers krijgen een nauwkeurig beeld van de werkelijke toestand van een gebouw, in plaats van te moeten vertrouwen op oude plannen die vaak niet meer overeenkomen met de realiteit. Dit verkleint de kans op verrassingen tijdens de uitvoering.
Daarnaast is scanning bijzonder geschikt op moeilijk bereikbare locaties zoals schachten, technische ruimtes, hoogspanningscabines, industriële installaties of daken. Omdat de bediening vanop afstand gebeurt, kunnen veel gegevens veilig worden verzameld zonder fysieke toegang tot elk onderdeel van de constructie.
Voor as-built dossiers vormt 3D-scanning eveneens een waardevolle oplossing. De techniek legt de werkelijke situatie na uitvoering vast, inclusief eventuele afwijkingen ten opzichte van het oorspronkelijke ontwerp. Dit zorgt voor een nauwkeurige documentatie van het eindresultaat.
Een bijkomend voordeel is dat de volledige puntenwolk bewaard blijft als digitale momentopname van het gebouw of terrein. Hierdoor kunnen maanden of zelfs jaren later nog bijkomende afmetingen worden afgeleid zonder dat een nieuwe terreinopname noodzakelijk is.
Wanneer is scanning niet nodig?

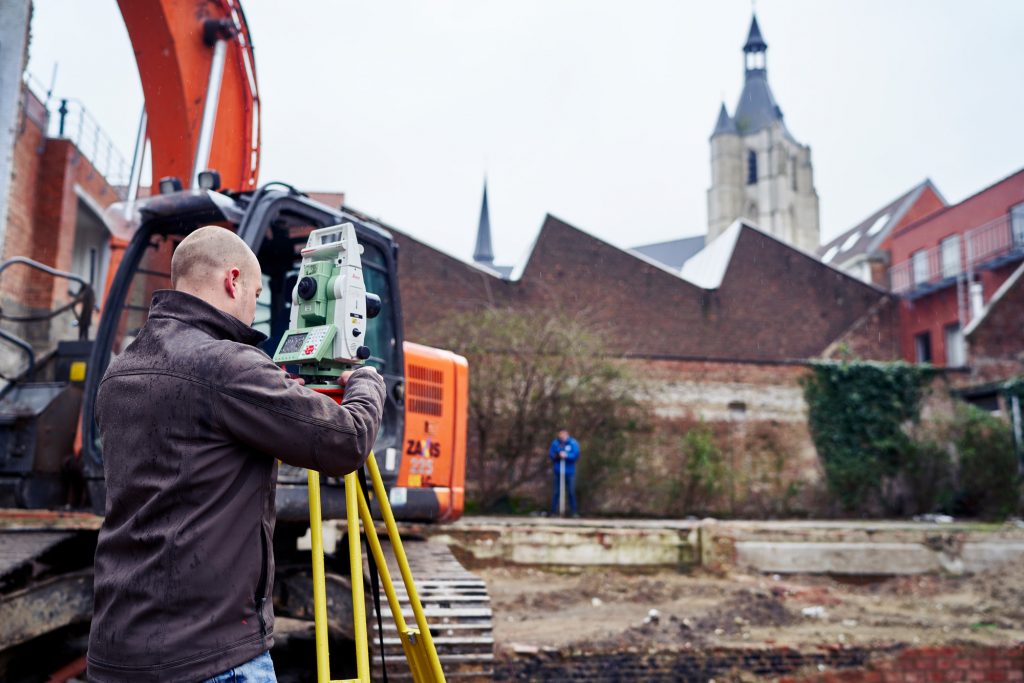

Niet elk project vraagt om een 3D-scan. Voor een standaard woning, appartement of eenvoudige opmeting biedt scanning vaak weinig meerwaarde. In dergelijke situaties levert een klassieke opmeting met een totalstation dezelfde nauwkeurigheid op tegen een lagere kostprijs.
Daarnaast moet de meerwaarde steeds in verhouding staan tot het beschikbare budget. 3D-scanning vraagt een grotere investering dan een klassieke opmeting. Wanneer de complexiteit van het project die investering niet rechtvaardigt, zullen wij dat ook eerlijk aangeven.
Hoe maken wij die afweging bij LSG?
Bij LSG bekijken we elk project afzonderlijk. Tijdens een intakegesprek brengen we eerst de situatie in kaart. Wat is het type gebouw? Welke informatie heeft u nodig? Wat gebeurt er nadien met de meetgegevens? Op basis van die antwoorden bepalen we welke meetmethode het meest geschikt is.
Soms is dat een uitgebreide 3D-scan. Soms is een klassieke opmeting de meest efficiënte oplossing. Ons doel is niet om de meest geavanceerde techniek te verkopen, maar om de juiste oplossing voor het project te adviseren.
Hoe verloopt een scantraject?
project bespreken. Vervolgens voeren we de terreinopname uit, afhankelijk van de omvang en complexiteit van het project.
Na de opname worden alle scans verwerkt, geregistreerd en samengevoegd tot één puntenwolk. Vervolgens zetten we de gegevens om naar het gewenste eindresultaat, zoals een grondplan, doorsnedes, een 3D-model of de puntenwolk zelf.
Twijfelt u of 3D-scanning de juiste keuze is?
Niet elk project heeft baat bij scanning. Daarom geven we bij LSG altijd een eerlijk advies op basis van de concrete situatie. Stuur ons gerust de plannen, foto’s of projectinformatie door. We bekijken samen welke meetmethode het meeste waarde oplevert voor uw project.
